“这是个巨大的突破！”“华为是一家总是努力创新和长远思考的伟大公司。”
当这些评论从国外网友口中刷屏时，整个半导体行业知道，又一场地震来了。
5月25日，上海，2026国际电路与系统研讨会现场。华为董事、半导体业务部总裁何庭波走上讲台，没有炫酷的跑分对比，没有参数层面的“内卷”，而是做了一件过去六十年只有英特尔做到过的事——发布一条以自己命名的产业定律。
“韬（τ）定律”。这是中国厂商首次在全球半导体领域提出指导产业发展的新原则。
消息一出，媒体争相报道，中芯国际、寒武纪股价应声大涨，华宝基金科创芯片ETF涨超7%。甚至有工程师直呼：“这可能是后摩尔时代最重要的路线图之一。”
但热闹背后，一个更本质的问题摆在所有人面前：这条“中国定律”，到底说了什么？它凭什么挑战统治芯片行业半个多世纪的摩尔定律？
韬定律的第一个突破性，在于它彻底换了一把衡量芯片的尺子。
传统摩尔定律的核心是“几何缩微”。说白了，就是像切豆腐一样把晶体管越切越小，在同样面积的硅片上塞进更多“开关”。开关越多，算力越强。这套逻辑在几十纳米节点上跑得很顺，但当制程逼近2纳米、1纳米时，量子隧穿效应开始捣乱——你本来想关掉开关，电子却偏偏“穿墙”溜过去，导致漏电和发热失控。更要命的是，工艺越先进，单个晶体管的造价反而越贵，这完全背离了摩尔定律“更小更便宜”的初衷。
而华为给出的答案，是换一个维度。华为提出：以“时间缩微”替代“几何缩微”。这里的时间，指的是一个叫τ（读作“韬”，定律名字就源于此）的物理量——信号在芯片里从一个地方跑到另一个地方所需要的时间。τ越小，信号跑得越快，单位时间内能处理的数据就越多，芯片性能自然越高。过去行业关注的是“空间”：这个晶体管占多大面积？华为现在关注的是“时间”：这个信号跑一趟要多久？

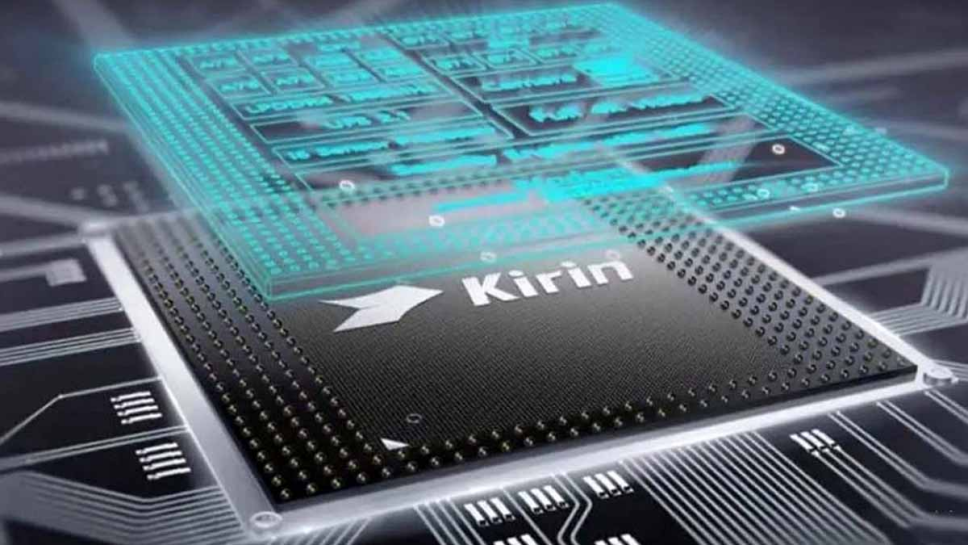

这个思路的反常识之处在于：即便不把晶体管做得更小，只要把信号传输的时间压下来，同样能实现性能的跨越式提升。打个比方，摩尔定律的逻辑是不断扩建更窄的车道（缩小晶体管尺寸），而韬定律的逻辑是不改车道宽度，而是优化红绿灯、设置潮汐车道、修高架桥——把整个交通流理顺了，车速自然就上来了。华为实现这个目标的核心技术叫“逻辑折叠”：把原本平铺在二维平面上的电路“折”成三维楼房，让原本需要长距离水平传输的信号改坐“垂直电梯”，物理距离缩短30%以上，电阻和电容暴跌，时间常数τ被强行压缩。

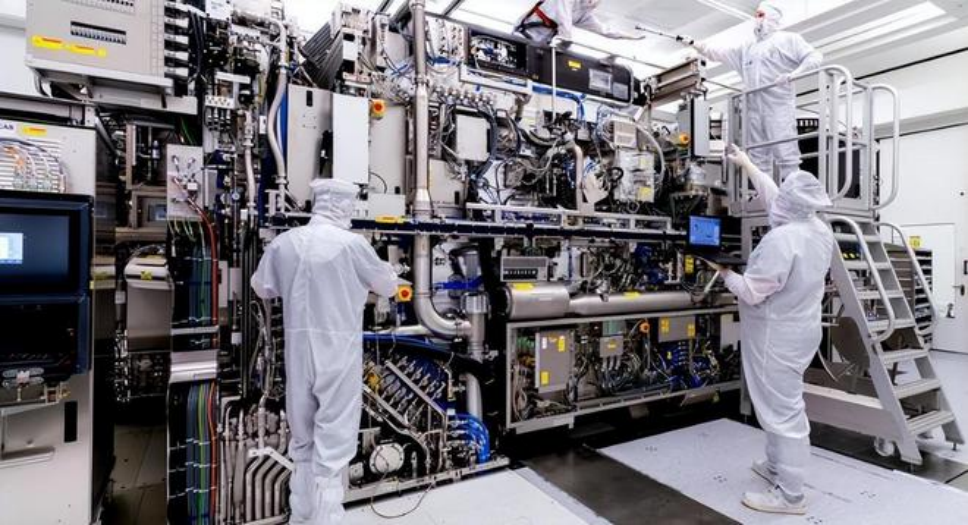

这一刀砍下去，最直接的影响是：芯片竞争不再唯“制程论”。 不用最顶尖的EUV光刻机，用相对成熟的工艺，通过架构创新，照样能做出高性能芯片。这不仅是技术路线的切换，更是游戏规则的重新洗牌。
理论再漂亮，如果落不了地，就只是“PPT造车”。但华为这次拿出来的，是一组扎扎实实的数据。
第一，韬定律不是临时起意的概念炒作。何庭波在演讲中透露了一个关键数字：过去六年，华为基于这套“时间缩微”的思路，已经成功设计并量产了381款芯片，覆盖通信、计算、终端、车载等各个领域。注意关键词——“量产”。这不是实验室里的孤本，不是论文里的仿真，而是实实在在铺到了真实产品里。六年的工程验证，是这一定律能够站住脚的最大底气。

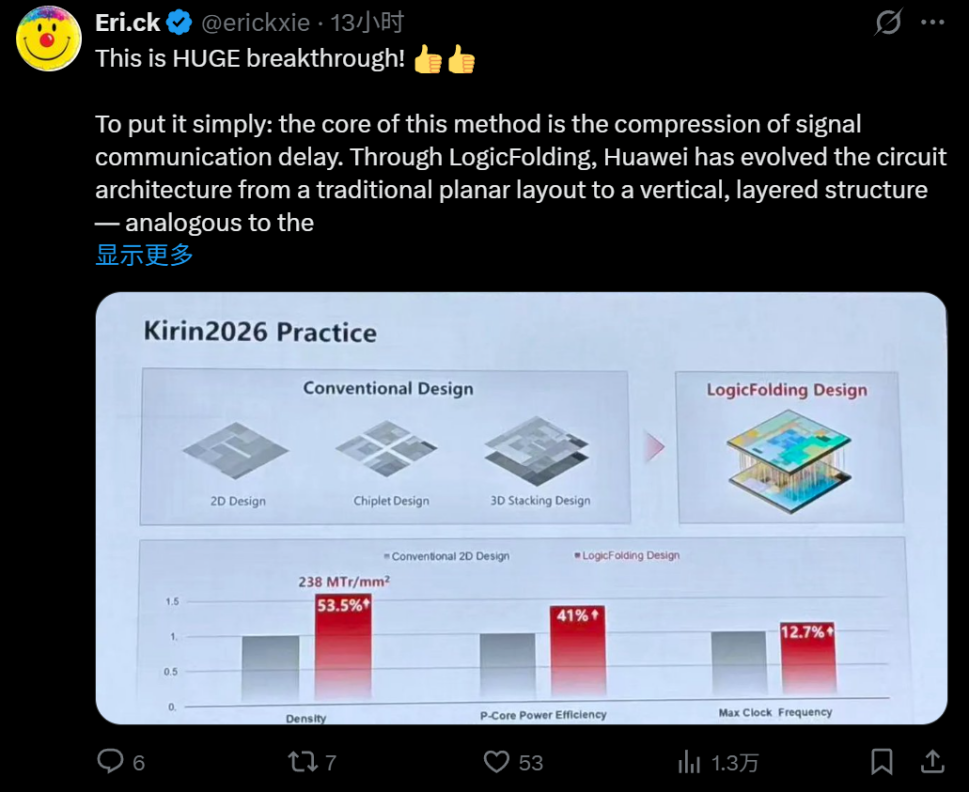

第二，最受关注的手机芯片即将落地。今年秋季，华为将发布新一代麒麟手机芯片，这也是首款完整采用“逻辑折叠”技术的产品。根据官方数据，在工艺节点完全没变的前提下，这颗芯片的晶体管密度从每平方毫米1.55亿个跃升至2.38亿个，单代际提升幅度高达55%；P核能效提升了41%，最高主频涨幅近13%，布线长度缩减约30%。这意味着什么？意味着即便没有台积电最顶级的3纳米工艺，麒麟2026的性能也能直接对标目前的旗舰芯片。
第三，华为给出了一个明确的长期目标：到2031年，基于韬定律的高端芯片，晶体管密度将达到1.4纳米制程的同等水平。这里需要特别说明“同等水平”四个字的含义——它不是真的把制程做到了1.4纳米，而是通过系统级的时间优化，实现了与1.4纳米工艺同等的集成密度和计算能力。何庭波的原话是：“我们的解决方案走得通，走得远。我们新芯片的性能完全可以持续对标另外一条路径。”
这套组合拳打下来，一个反常识的结论已经浮出水面：过去我们总担心，没有EUV光刻机，中国芯片就完了。现在华为告诉你，没有EUV，中国照样能造出高性能芯片。不是因为我们在别人修好的高速公路上开得更快了，而是我们重新画了一张地图。
韬定律的发布，绝不仅仅是华为一家公司的技术路线图。它所指向的，是整个半导体产业底层逻辑的转向。但这种转向，既带来了机会，也伴随着巨大的阵痛。
首先，它打破了“唯制程论”的独家话语权。过去几十年，芯片行业的话语权牢牢掌握在台积电、三星、英特尔这些拥有最先进制程的玩家手里。谁能在更短的时间内把晶体管做得更小，谁就能拿走最高的利润。但韬定律证明了一条新路：通过器件、电路、芯片、系统四个层级的协同优化，同样可以实现性能的代际跃升。对于大量无法获得最先进EUV光刻机的企业和地区来说，这无异于打开了一扇新的窗户。何庭波直言：“几何时代事实上已经结束。通过缩微实现加速的时代，正在让位于通过多层电子系统的τ优化实现加速的时代。”
其次，它把“配角”推到了舞台中央。在韬定律的框架下，先进封装、互连架构、系统软件协同设计这些过去被认为是“边缘”的领域，突然变成了核心竞争力。3D堆叠、混合键合、硅光互连……这些技术的战略地位，已经比肩甚至超越了传统意义上的制程节点。台积电在2026年5月的技术论坛上高调披露了其光子互连层COUPE，可使系统能效提升4倍、延迟降低10倍。全球先进封装市场到2030年有望达到794亿美元，2.5D/3D封装的年复合增长率高达37%。这都说明，整个行业正在朝同一个方向汇聚：不再只盯着单一芯片的尺寸，而是系统级地拼效率。
然而，这条路同样布满荆棘，甚至有不同寻常的艰难。首先，EDA工具链需要彻底重构。传统芯片设计软件都是为二维平面布局服务的，而韬定律要求的是三维空间的协同优化——工程师在画电路时，必须同时考虑信号怎么走最快、热量怎么散最安全、算法怎么配最高效。这种“跨层三维协同”的工具链，目前全球范围内都还没有成熟方案。何庭波坦言：“大量开放问题，无单一组织可独立解决——工具链、标准、基准、器件物理、经济模型均需跨界协作。”其次，散热问题是3D堆叠绕不开的生死关。把两层发热大户贴在一起，如果没有高效的散热方案，性能提升就会被热量吞噬。华为的实测数据是在特定条件下跑出来的，能不能在手机这种密闭空间里持续满血输出，还要看量产后的真机表现。
何庭波在演讲结尾说了一句意味深长的话：“未来一定属于开放合作。在半导体演进的路径上，没有一家企业可以独自完成所有答案。”这句话的潜台词很清楚：韬定律不是华为一家的闭门造车，而是一份面向全球产业的“邀请函”。
工具链需要共同开发、标准需要共同制定、物理难题需要共同攻克。这条路能不能走得通、能走多远，2031年的那个目标会给出答案。
但至少在今天，一个由中国企业命名的定律，已经写进了全球半导体的历史。那个“中国芯片追不上了”的旧论调，是时候被扔进垃圾桶了。
